Pompy Grinder
![](/fileadmin/user_upload/IMG_LOW_GRINDER_1000_1200_1600_0.jpg)

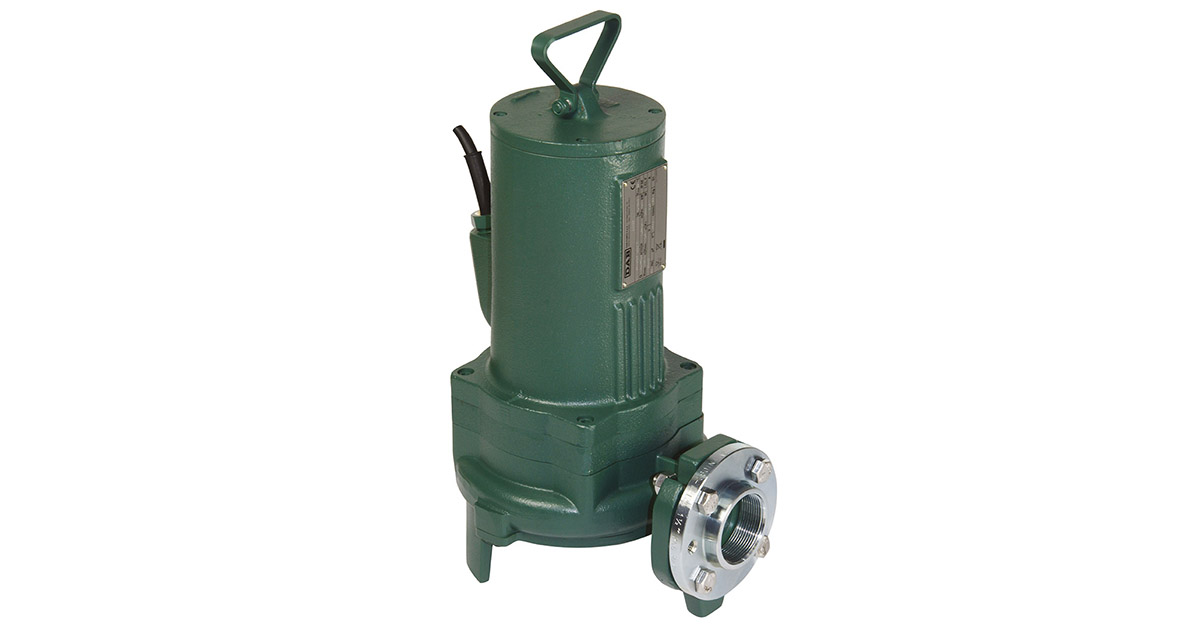

GRINDER 1000 / 1200 / 1600 to zatapialna pompa wirowa z rozdrabniaczem przeznaczona do ścieków z cząstkami stałymi, pochodzących z gospodarstwa domowego. Cząstki stałe, których nie można przetłoczyć wraz z cieczą odrzucane są od części hydraulicznej przez wirujące urządzenie tnące. Rozdrabniacz jest umiejscowiony przed częścią hydrauliczną pompy. Pokrywa, korpus silnika, część hydrauliczna oraz wirnik w wykonaniu z żeliwa ENGJL 200, urządzenie tnące w AISI440C. Podwójne uszczelnienie mechaniczne węgiel/alumina. Silnik suchy, asynchroniczny, wodoszczelny. Rotor na łożyskach kulowych, zapewniających cichą pracę i długą żywotność. W przypadku wersji jednofazowej, kondensator dostarczany jest jako wyposażenie zewnętrznego sterownika z zabezpieczeniem prądowym (w zakresie dostawy).
DANE TECHNICZNE:
Stopień ochrony: IP 68
Klasa izolacji: F
Praca ciągła w pełnym zanurzeniu.
Możliwość doposażenia wersji jednofazowej w wyłącznik pływakowy do automatycznego załączania i wyłączania pompy. W zakresie dostawy 10-metrowy przewód zasilający typu H07RN-F.
Zakres wydajności: od 3 do 18 m3/h przy wysokości podnoszenia do 23 m
Przetłaczane medium: nieagresywne ścieki, woda zanieczyszczona.
Zakres temperatury medium: od 0°C do +40°C
Maks. głębokość zanurzenia: 10 m
Ustawienie: pionowe przenośne
Swobodny przelot: 5 mm
![](/fileadmin/user_upload/IMG_LOW_GRINDER_1400_1800_0.jpg)

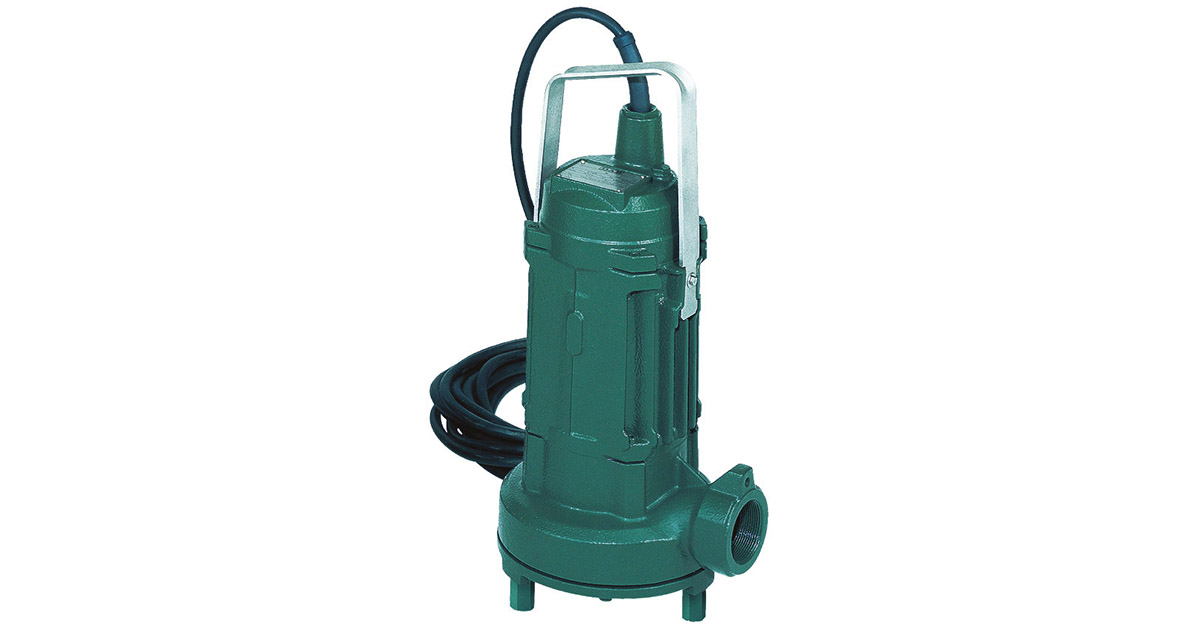

GRINDER 1400 / 1800 to pompa zatapialna z korpusem, obudową silnika oraz wirnikiem wykonanymi z żeliwa. Rozdrabniacz w wykonaniu ze stali mikrostopowej. Wał, uchwyt, filtr i śruby w wykonaniu ze stali nierdzewnej. Uszczelnienie mechaniczne węgiel/krzem, komora olejowa z możliwością rewizji. Zatapialny silnik indukcyjny do pracy ciągłej, w wodoszczelnej obudowie. Rotor zamontowany na większych łożyskach kulowych, smarowanych bezobsługowo. Wbudowane zabezpieczenie termiczne uzwojenia, do podłączenia do panelu sterującego. Przewód zasilający 10 m wykonany gumy neoprenowej.
DANE TECHNICZNE:
Zakres temperatury medium: od 0°C do +55°C
Zakres wydajności: od 3 do 9 m³/h przy wys. podnoszenia do 25 m
Przetłaczane medium: ścieki, ścieki nieoczyszczone zawierające cząstki stałe i/lub długie włókna, nieagresywne.
Zakres temperatury medium: od 0°C do +55°C
Maks. temperatura otoczenia dla pracy z wynurzonym silnikiem: +40°C
Maks. głębokość zanurzenia: 10 m
Ustawienie: pionowe stacjonarne lub przenośne
![](/fileadmin/user_upload/IMG_HIGH_GRINDER_FX_1.jpg)
Grinder FX to pompa zatapialna z rozdrabniaczem przeznaczona do odprowadzania ścieków z budynków użyteczności publicznej. Pompa posiada certyfikat zgodności z normą EN 12050-1. Odpowiednia do montażu w ustawieniu stacjonarnym za pomocą stopy sprzęgającej lub w ustawieniu przenośnym, jeśli pompa umieszczana jest bezpośrednio na dnie zbiornika. Dzięki zastosowaniu rozdrabniacza, pompę można stosować w instalacjach o małych średnicach rurociągów lub wymagających wysokiego ciśnienia. Konstrukcja umożliwiająca łatwy dostęp do głównych podzespołów pozwala na szybkie prowadzenie prac konserwacyjnych. Wersje do pracy automatycznej z silnikami do 1,5 kW. Dostępna wersja ATEX do użytku w strefach zagrożonych wybuchem (Certyfikat ATEX: II2G Ex db k IIB T4 lub IEC EX: Ex db IIB T4 Gb).
KONSTRUKCJA CZĘŚCI HYDRAULICZNEJ
Korpus pompy i wirnik wykonane z żeliwa; rozdrabniacz ze stali nierdzewnej AISI 630. Wał silnika ze stali nierdzewnej AISI 304. Podwójne
uszczelnienie mechaniczne SiC-SiC/SiC-C w komorze olejowej, nie mające kontaktu z przetłaczanym medium, niezależne od kierunku obrotów.
Króciec tłoczny z kołnierzem gwintowanym.
KONSTRUKCJA SILNIKA
Silniki asynchroniczne, jednofazowe (MA / MNA) i trójfazowe (TNA). Rotor zamontowany na łożyskach smarowanych. Praca ciągła S1 z
silnikiem w pełnym zanurzeniu. Praca na sucho przez maksymalnie 10 minut. Czujniki temperatury uzwojenia silnika z progiem zadziałania
+130°C. Dławik kablowy zalany żywicą, przewód zasilający z szybkozłączem 07RN8-F. Wersje z silnikiem jednofazowym z urządzeniem
rozruchowym i kondensatorem w osobnym panelu; wersje MA z wyłącznikiem pływakowym do pracy automatycznej. W wersji trójfazowej,
zabezpieczenie termiczne silnika po stronie użytkownika.
DANE TECHNICZNE
Maks. przepływ: 23,8 m3/h
Maks. wysokość podnoszenia: 33 m
Maks. głębokość zanurzenia: 20 m
Przetłaczane medium: Ścieki nieoczyszczone z
zawartością części włóknistych, papieru lub tekstyliów
Zakres temperatury medium: + 50°C (+ 60°C krótkotrwale)
Przyłącze: od 1"½, DN32, DN40
Typ wirnika: z rozdrabniaczem
Maks. liczba załączeń: 20/h
Stopień ochrony: IP 68
Klasa izolacji silnika: F
Zasilanie jednofazowe: 1x 220-240V 50Hz
Zasilanie trójfazowe: 3x 400V 50Hz / 3x 230V 50Hz na zapytanie
Maks. czas pracy na sucho: 10 min
Przewód zasilający z wtyczką: 10 m
Montaż: montaż przenośny na gruncie, stacjonarny ze stopą sprzęgającą
Certyfikaty: EN 12050-1 \ ATEX
Wersje specjalne na zapytanie: inne długości przewodu, inne napięcia i częstotliwości
